陶瓷注液泵的工作原理

陶瓷是一种耐腐蚀耐磨损性能优良的材料，广泛应用于电池、医药、电子、机械、化工纺织等行业。钧杰生产的陶瓷注液泵正是借鉴这一性能，泵体和泵盖采用耐酸陶瓷制造。化工用陶瓷泵一般为离心泵，其叶轮、蜗壳、轴封腔以及吸、排液接管等均用陶瓷制成。目前主要应用氧化铝氧化锆陶瓷。适合输送盐酸、硫酸、硝酸等强腐蚀性液体，不能输送含氟的物料和浓碱液等。现如今陶瓷行业的发展仅仅与时代的进步有着密不可分的关系，而陶瓷作为全世界发展中必不可少的物件，毋庸置疑发展前景一片光明，接下来就让我们钧杰陶瓷带大家认识一下什么是陶瓷注液泵的工作原理吧

陶瓷注液泵按注液的排列方向不同，径向注液泵的注液与缸体中心线垂直，轴向注液泵的注液都平行于缸体中心线。

轴向注液泵除了注液轴向排列外，当缸体轴线和传动轴轴线重合时，称为斜盘式轴向注液泵；当缸体轴线和传动轴轴线成一个夹角γ时，称为斜轴式轴向注液泵。斜盘式轴向柱寨泵根据轴是否贯穿斜盘又分为通轴式轴向注液泵和非通轴式轴向注液泵两种。

1.工作原理：

(1)斜轴式轴向注液泵 斜轴式轴向注液泵的工作原理。当传动轴1在电动机的带动下转动时，连杆2的侧面带动注液连同缸体一同旋转，同时，连杆2推动注液3在缸体4中作往复运动，使注液孔底部的密封腔容积不断发生增大和缩小的变化，通过固定不动的平面配流盘5上的窗口a、b进行吸油、压油。若改变缸体的倾斜角度γ，就可改变泵的排量；若改变缸体的倾斜方向，就可成为双向变量轴向往塞泵。

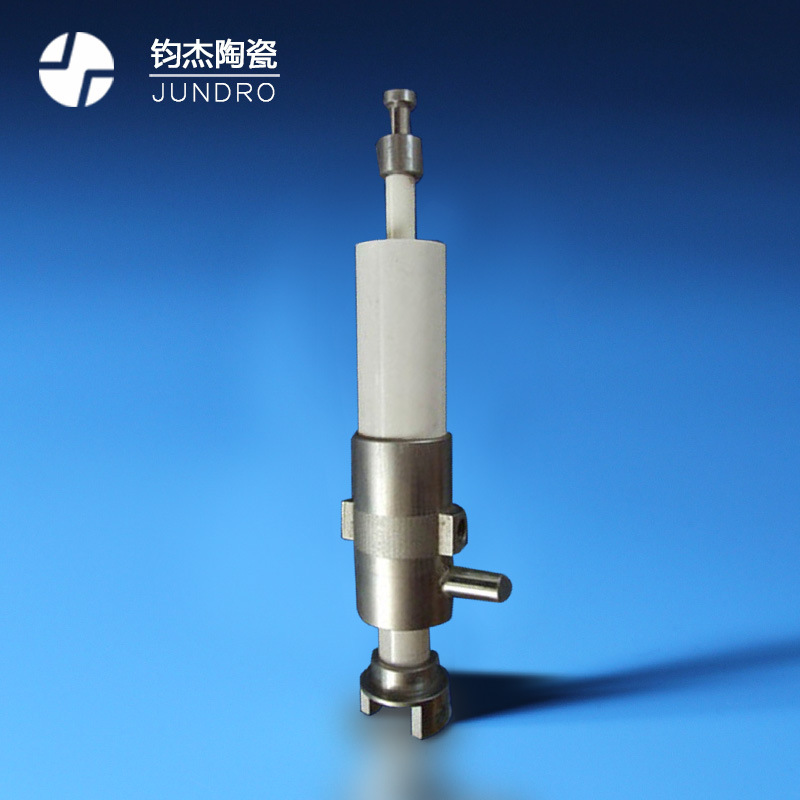

陶瓷注液泵​

(2)斜盘式轴向注液泵。它由斜盘1、注液2、缸体3和配流盘4等零件组成。斜盘与缸体间有一倾斜角γ。斜盘和配流盘固定不动，注液在底部弹簧和油压力的作用下，其头部始终保持与斜盘紧密接触。当缸体由传动轴带动旋转时，在斜盘、弹簧和液压油压力的共同作用下，迫使注液在缸体内作往复运动，这样各注液与缸体间的密封容积便发生增大或缩小的变化。密封容积增大时，通过配流窗口a吸油；减小时，通过配流窗口b压油。缸体每转一转，每个注液各完成一次吸油和压油，缸体连续旋转，注液则不断的吸油和压油。

如果改变斜盘倾角γ的人小，就能改变注液行程，也就改变了泵的排量；如果改变斜盘倾角γ的方向，就能改变吸、压油的方向，此时就成为双向变量轴向注液泵。

以上就是我们钧杰陶瓷为大家所以带来的关于陶瓷注液泵的基本介绍，希望对大家有所帮助。如果后期还有什么不懂的或者有对陶瓷注液泵或者其他陶瓷感兴趣的人可以及时联系我们钧杰陶瓷。
