氮化铝陶瓷最适合LED的散热基板

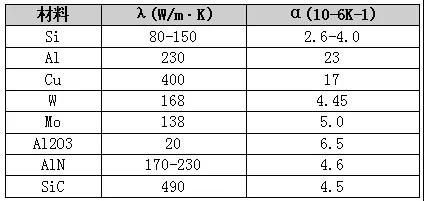

    现阶段常用基板材料有Si、金属及金属合金材料、陶瓷和复合材料等，它们的热膨胀系数与热导率如下表所示。其中Si材料成本高；金属及金属合金材料的固有导电性、热膨胀系数与芯片材料不匹配；陶瓷材料难加工等缺点，均很难同时满足大功率基板的各种性能要求。钧杰陶瓷专业加工各种特种陶瓷材料，对氮化铝陶瓷材料的加工有专业技术，也有丰富经验，联系电话：136 998 99025。

功率型LED封装技术发展至今，可供选用的散热基板主要有环氧树脂覆铜基板、金属基覆铜基板、金属基复合基板、陶瓷覆铜基板等。

环氧树脂覆铜基板是传统电子封装中应用最广泛的基板。它起到支撑、导电和绝缘三个作用。其主要特性有：成本低、较高的耐吸湿性、密度低、易加工、易实现微细图形电路、适合大规模生产等。但由于FR－4的基底材料是环氧树脂，有机材料的热导率低，耐高温性差，因此FR－4不能适应高密度、高功率LED封装要求，一般只用于小功率LED封装中。

金属基覆铜基板是继FR－4后出现的一种新型基板。它是将铜箔电路及高分子绝缘层通过导热粘结材料与具有高热导系数的金属、底座直接粘结制得，其热导率约为1．12 W／m·K，相比FR－4有较大的提高。由于具有优异的散热性，它已成为目前大功率LED散热基板市场上应用最广泛的产品。但也有其固有的缺点：高分子绝缘层的热导率较低，只有0．3 W／m·K，导致热量不能很好的从芯片直接传到金属底座上；金属Cu、Al的热膨胀系数较大，可能造成比较严重的热失配问题。

金属基复合基板最具代表性的材料是铝碳化硅。铝碳化硅是将SiC陶瓷的低膨胀系数和金属Al的高导热率结合在一起的金属基复合材料，它综合了两种材料的优点，具有低密度、低热膨胀系数、高热导率、高刚度等一系列优异特性。AlSiC的热膨胀系数可以通过改变SiC的含量来加以调试，使其与相邻材料的热膨胀系数相匹配，从而将两者的热应力减至最小。
陶瓷基板特点
陶瓷基板材料常见的主要有Al2O3、氮化铝、SiC、BN、BeO、Si3N4等，与其他基板材料相比，陶瓷基板在机械性质、电学性质、热学性质具有以下特点：
（1）机械性能。机械强度，能用作为支持构件；加工性好，尺寸精度高；表面光滑，无微裂纹、弯曲等。
（2）热学性质。导热系数大，热膨胀系数与Si和GaAs等芯片材料相匹配，耐热性能良好。
（3）电学性质。介电常数低，介电损耗小，绝缘电阻及绝缘破坏电高，在高温、高湿度条件下性能稳定，可靠性高。
（4）其他性质。化学稳定性好，无吸湿性；耐油、耐化学药品；无毒、无公害、α射线放出量小；晶体结构稳定，在使用温度范围内不易发生变化；原材料资源丰富。
